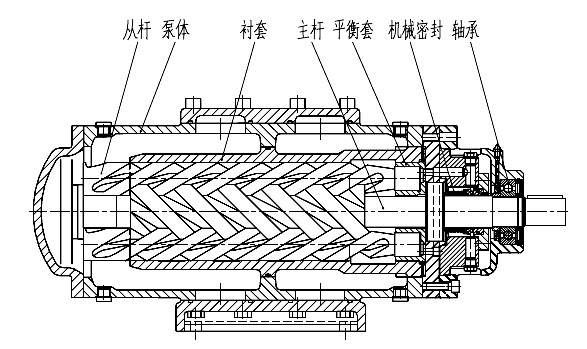

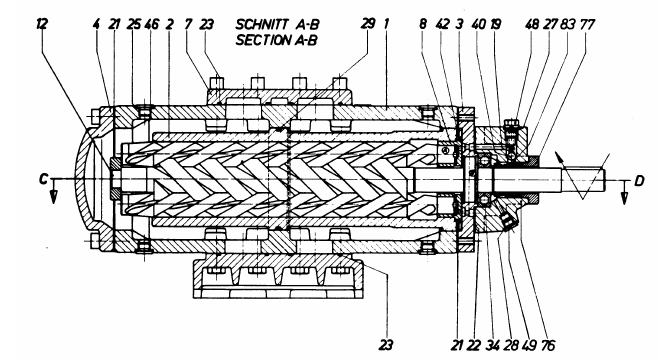

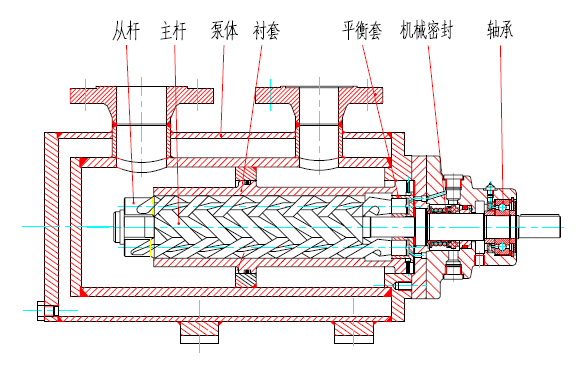

◆U12.1結構圖 ◆E6.7結構圖(940轉速以下) ◆E6.7結構圖(940以上) ◆E15結構圖(940以下) ◆K2結構圖 ●U12.1結構圖 1.泵體 2.襯套 8.平衡套 12.主桿 13從桿 34 軸承 83 機械密封 ●SM三螺桿泵E6.7結構圖(940轉速以下) ●E6.7結構圖(940以上)

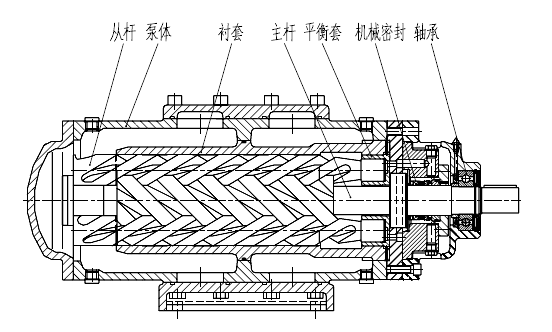

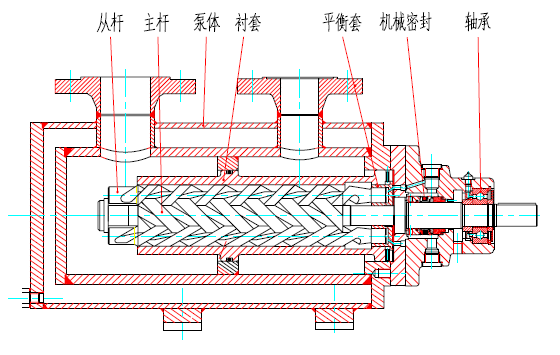

●E15結構圖(940以下)

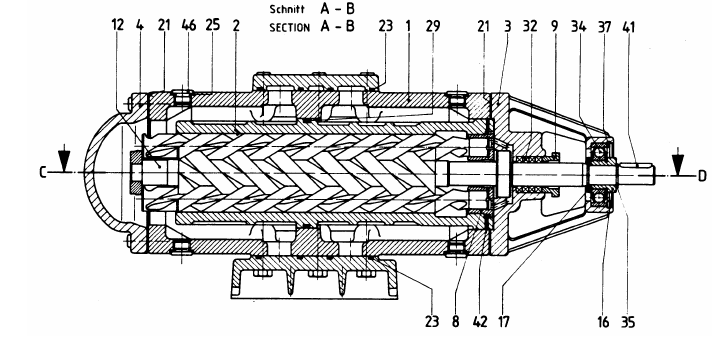

●K2結構圖
SM三螺桿泵結構圖
